直流電機介紹
直流電機及其工作原理介紹
直流電動機具有良好的起動性能和寬廣平滑的調速特性，因而被廣泛應用于電力機車、無軌電車、軋鋼機、機床和起動設備等需要經常起動并調速的電氣傳動裝置中。

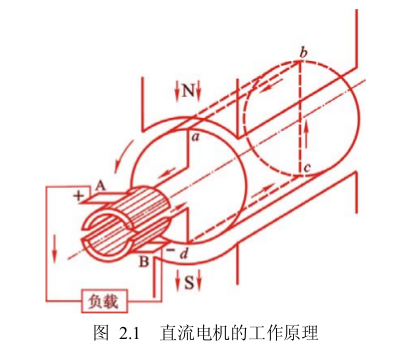

直流電機的工作原理可用圖2.1所示的最簡模型進行說明。圖中，兩個空間位置固定的瓦形永磁體N極與S極之間，安放一個繞固定軸(兒何中心)旋轉的鐵制圓柱體(通稱為電樞鐵心，大多用沖制為圓形的硅鋼片疊壓而成)。鐵心與磁極之間的間隙稱為氣隙。設鐵心表面只敷設了兩根導體ab和cd.并聯接成單匝線圈ancd。線圈首末端分別與弧形銅片(通稱為換向片)相連。換向片與電樞鐵心一道旋轉，但換向片之間以及換向片與鐵心和轉軸之間均相互絕緣。由換向片構成的整體叫換向器，而整個轉動部分稱為電樞，寓意為實現機電能量轉換之中樞。為了把電樞與外電路連通，特別裝置了兩把電刷(圖中示意為矩形片A和B.實際電機中多為瓦形體，弧度與換向片一致)。電刷的空間位置也是固定的。
