異步電機的基本工作原理
異步電機的基本工作原理
當異步電機定子繞組接到三相電源上時，定子繞組中將流過三相對稱電流，氣隙中將建立基波旋轉磁動勢，從而產生基波旋轉磁場，其同步轉速決定于電網頻率和繞組的極對數。
這個基波旋轉磁場在短路的轉子繞組(若是籠型繞組則其本身就是短路的，若是繞線式轉子則通過電刷短路)中感應電動勢并在轉子繞組中產生相應的電流，該電流與氣隙中的旋轉磁場相互作用而產生電磁轉矩。由于這種電磁轉矩的性質與轉速大小相關，下面將分三個不同的轉速范圍來進行討論。
為了描述轉速，引入參數轉差率。轉差率為轉子轉速n與同步轉速III之差((n,-n)對同步轉速n,之比值，以s表示

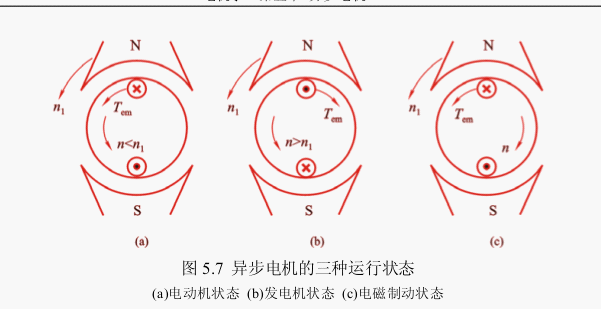

當異步電機的負載發生變化時，轉子的轉差率隨之變化，使得轉子導體的電勢、電流和電磁轉矩發生相應的變化，因此異步電機轉速隨負載的變化而變動。按轉差率的正負、大小，異步電機可分為電動機、發電機、電磁制動三種運行狀態，如圖5.7所示。圖中n,為旋轉磁場同步轉速，并用旋轉磁極來等效旋轉磁場，2個小圓圈表示一個短路線圈。
