變壓器的分類
變壓器的基本結構分類
變壓器的基本結構可分為:鐵心、繞組、油箱、套管。
1.鐵心
鐵心是變壓器的磁路，它分為心柱和鐵扼兩部分。心柱上套繞組，鐵扼將心柱連接起
構成閉合磁路。為了減少交變磁通在鐵心中產生磁滯損耗和渦流損耗，變壓器鐵心由厚度

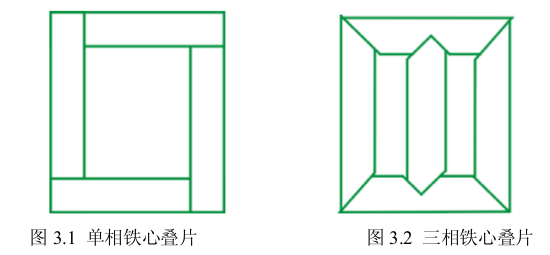

為0.27mm. 0.3mm. 0.35mm的冷軋高硅鋼片疊裝而成，如圖3.10國產硅鋼片典型規格有DQ1
20-DQ1510為了進一步降低空載電流、空載損耗，鐵心疊片采用全斜接縫，上層(每層2片~
3片疊片)與下層疊片接縫錯開，如圖3.2所示。

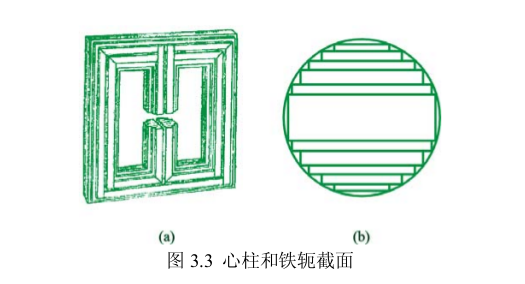

圖3.3心柱和鐵扼截面
2.繞組
繞組是變壓器的電路部分，它由包有絕緣材料的銅(或鋁)導線繞制而成。裝配時低壓
繞組靠著鐵心，高壓繞組套在低壓繞組外面，高低壓繞組間設置有油道(或氣道)，以加31
絕緣和散熱。高低壓繞組兩端到鐵扼之間都要襯墊端部絕緣板。一種圓筒式繞組如圖3.4
所示。將繞組裝配到鐵心上成為器身，如圖3.5所示。
3.油箱
除了干式變壓器以外，電力變壓器的器身都放在油箱中，箱內充滿變壓器油，其目的
是提高絕緣強度(因變壓器油絕緣性能比空氣好)、加強散熱。
4.套管
變壓器的引線從油箱內穿過油箱蓋時，必須經過絕緣套管，以使高壓引線和接地的油
箱絕緣。絕緣套管一般是瓷質的，為了增加爬電距離，套管外形做成多級傘形IOkV-35kV
套管采用充油結構，如圖3.6所示。
