晟邦齒輪減速機之齒輪結構說明
晟邦齒輪減速機之齒輪結構說明
晟邦齒輪減速機主要是做斜齒輪減速機。齒輪用途小至鐘表用齒輪，大至船舶渦輪機用的大型齒輪。晟邦齒輪減速機是專業用于各在工業中如橡膠機械設備、建筑設備、起重運輸機械設備、風機設備等行業。
晟邦齒輪減速機能確實傳動動力。 能選配齒數組合，獲得任意且正確的回轉比。可經由增減齒輪組合數，適當的改變各軸間的相互關系位置。可使用在平衡軸、直交軸、錯交軸等多種軸間傳動。本篇為提供晟邦齒輪減速機正確使用齒輪的知識。

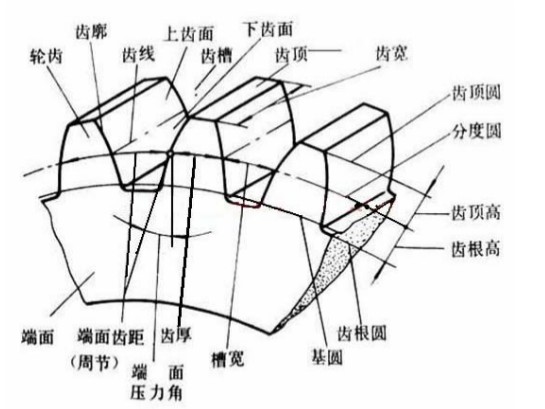

晟邦齒輪減速機——齒輪各部分名稱
齒棲——齒輪上兩相鄰輪齒之間的空間。
端面——在圓柱齒輪或圓柱蝸桿上垂直贊齒輪或蝸桿軸線的平面。
齒槽——齒輪上兩相鄰輪齒之間的空間。
端面——在圓柱齒輪或圓柱蝸桿上垂直于齒輪或蝸桿軸線的平面。
法面——在齒輪上法面指的是垂直于輪齒齒線的平面。
齒頂圓——齒頂端所在的圓。
齒根圓——柏底所在的圓。
墓圓——形成漸開線的發生線在其上作純滾動的圓。
分度圓——在端面內計算齒輪幾何尺寸的基準圓，對于直齒輪，在分度圓上模數和壓力角均為標準值。
齒面——礴侖齒上位于齒頂圓柱面和齒根圓柱面之間的側表面。
齒廓——齒面被一指定曲面(對圓柱齒輪是平面)所截的截線。
齒線——齒面與分度圓柱面的交線。
端面齒距pt——相鄰兩同側端面齒廓之間的分度圓弧長。
模數nr——齒距除以圓周率所得到的商以毫米計。
徑節P——模數的倒數，以英寸計。
齒厚s——在端面上一個輪齒兩側齒廓之問的分度圓弧長。
槽寬e——在端面上一個齒槽的兩側齒廓之間的分度圓弧長。
齒頂高h——齒頂圓與分度圓之間的徑IpJ距離。
齒根高hf——分度圓與齒根圓之間的徑向距離。
全齒高h——齒頂圓與齒根圓之間的徑向距離。
