電動機定子繞組線端連接方式與保護
電動機定子繞組線端連接方式與保護
定子三相繞組的連接方式（Y形或△形）的選擇，和普通三相負載一樣，須視電源的線電壓而定。

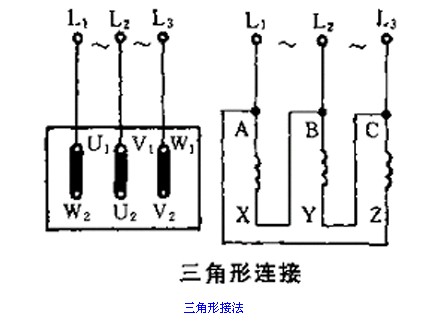

如果電動機所接入的電源線電壓等于電動機的額定相電壓，那么，它的繞組應該接成三角形。

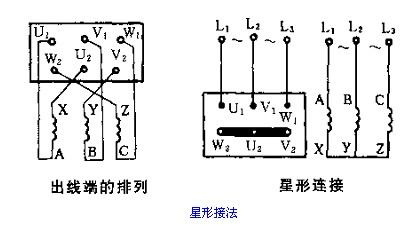

如果電源線的電壓是電動機額定相電壓的
倍，那么，它的繞組應該接成星形。
在使用晟邦電動機的同時也要知道怎么來保護它。晟邦電動機一般故障分析：
繞組故障一般分為繞組接地、短路、開路、接線錯誤。現在分別說明故障的檢查方法及處理方法。
1. 晟邦電動機可能出現的故障 。（1）繞組接地 （2）繞組短路 （3）繞組斷路 （4）繞組接錯 （5）電動機過熱甚至冒煙 。
2. 晟邦電動機故障處理方法（1）繞組接地 1．檢查方法：
a．通過目測繞組端部及線槽內絕緣物觀察有無損傷和焦黑的痕跡,如有就是接地點。
b．萬用表檢查法，用萬用表低阻檔檢查,讀數很小,則為接地。
c．兆歐表法。根據不同的等級選用不同的兆歐表測量每組電阻的絕緣電阻,若讀數為零,則表示該項繞組接地,但對電機絕緣受潮或因事故而擊穿, 需依據經驗判定,一般說來指針在“0”處搖擺不定時,可認為其具有一定的電阻值。
d．試燈法。如果試燈亮,說明繞組接地,若發現某處伴有火花或冒煙,則該處為繞組接地故障點。若燈微亮則絕緣有接地擊穿。若燈不亮,但測試棒 接地時也出現火花,說明繞組尚未擊穿,只是嚴重受潮。也可用硬木在外殼的止口邊緣輕敲,敲到某一處等一滅一亮時,說明電流時通時斷,則該處就是接 地點。
e．電流穿燒法。用一臺調壓變壓器,接上電源后,接地點很快發熱,絕緣物冒煙處即為接地點。應特別注意小型電機不得超過額定電流的兩倍,時間不超過半分鐘； 大電機為額定電流的 20%-50%或逐步增大電流,到接地點剛冒 煙時立即斷電。
f．分組淘汰法。對于接地點在鐵芯心里面且燒灼比較厲害,燒損的銅線 與鐵芯熔在一起。采用的方法是把接地的單相繞組分成兩半,依此類推,最后 找出接地點。 此外,還有高壓試驗法、磁針探索法、工頻振動法等。
2.繞組接地處理方法：
a．繞組受潮引起接地的應先進行烘干,當冷卻到 60——70℃左右時,澆上絕緣漆后再烘干。
