CPG圓柱齒輪減速機設計
CPG減速機廣泛用于機械制造業的各個部門，尤其是起重運輸機械制造業、冶金機械制造業、化工機械制造業、船舶制造業等。因?yàn)橥瑯拥臏p速機可用于不同機械的傳動裝置中，所以有可能將其統一并安排在專業化企業中大批生產。減速機的統一化是以其中心距、傳動比、齒寬系數等主要參數的標準化為基礎的。
減速機箱體和箱蓋的結構型式主要取決于箱體內齒輪的個數和尺寸、剖分面的位置及箱體內各軸軸線的相對位置，箱體和箱蓋各部分的尺寸應根據結構來選擇。在箱體內安裝軸承部件的部位應做出凸臺。為了提高減速機的剛度，應在軸承傳力給箱體的部位加筋或者適當改變箱體壁的形狀。
減速機通常沿各軸的軸線剖分，以保證裝配條件良好。在箱蓋和箱座裝配好后，鏜軸承孔。為此，要用兩個相距盡可能遠的銷釘來固定箱蓋與箱體的相對位置。為了在拆卸時取下箱蓋，要用壓緊螺釘。
圓柱齒輪減速機的一些裝配單元具有類似的結構。現在來介紹其中之一。

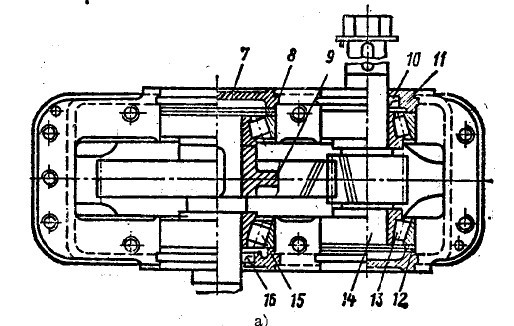

減速機的箱體和箱蓋是用鑄鐵鑄造的，它們用兩個圓錐銷和螺釘沿水平面聯接，齒輪軸在兩個圓錐滾子軸承中旋轉。小齒輪與壓裝在輸出軸上的大齒輪。相嚙合，而輸出軸在兩個圓錐滾子軸承中旋轉。
軸承是用一組置于軸承外圍端面與嵌入式端蓋之間的調整墊圈來調整的。伸出軸端用符合TOCT8752-70的皮碗來密封，裝配時，在箱體與箱蓋的部分面上徐以“密封”膠，以保證接合面的緊密性。
