檢查三相電動機繞組匝間短路
檢查城邦三相電動機繞組匝間短路，還可以如下圖
所示的繞組短路偵探器，它具有一個不閉合鐵芯磁路，上面繞有勵磁繞組，相當于變壓器一次側繞組，在繞組短路偵探器接通電源后，放在三相電動機定子鐵芯槽口，沿著每個槽口逐槽移動，當經過一個短路線圈時，這個短路線圈就成了偵探器的變壓器二次側繞組，如果在短路偵探器繞組中串聯一只電流表，此時電流表指示出較大的電流，不用電流表，也可以用一片厚0.5mm鋼片或舊據條。安放在被測被量線圈的一另一邊所在槽口上面，如下圖
所示。如果被線圈短路，則此鋼片就會產生振動。
對于多路繞組的cpg三相電動機，必須把各支路拆開，才能用短路偵探器測試，否則繞組支路有環流，無法分辨哪個槽的線圈是短路的。
繞組斷線
三相電動機三相繞組中有一相斷路，就形成了三相電動機內部缺相。
對于星形接法的三相電動機而言，內部缺相與電源所造成的后果是完全一樣的。對于三角形接法的三相電動機來說，當一相繞組在內部斷路時，三相電動機內部形成了一個開口三角形，斷路的那一組繞組沒有電流，其余電流都比正常值，此時三相電動機是兩相電動機，斷路的那一相繞組沒有電流，其奈其余兩本電流都比正常值大，此時三相電動機是兩相電動機，有啟動轉矩，如果長期滿載運行，三相電動機就會過熱。甚至燒毀，這是的主要特征是,三根電源線的電流值都比正常值大，其中有兩根電源線的電流比較接近，而一另根電源線的電流比它們大，但又小于二者之和，有時還可聽到電磁噪聲。
通常，三相電動機斷路故障大多發生在繞組的端部，或各繞組元件的接線頭，或三相電動機引出線端等部位，因此，檢查時應首先檢查這部分，如現南斷路或接線頭松動脫時，應重新連接焊牢，包上絕緣材料，再涂上絕緣漆即可。

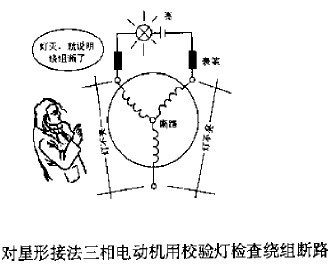

檢查小型cpg減速機斷路時，要用萬用表的R×1Ω檔來測定，也可用校驗燈來檢測，對星形接法的三相電動機需對每相分別測試，如下圖
對于三角形接法的三相電動機，應在先拆開三相繞組的六個接線頭后，再分別測試每繞組的電阻值，如阻值∞大（或檢驗燈為亮），則認該相繞組斷路。
